结构特点：

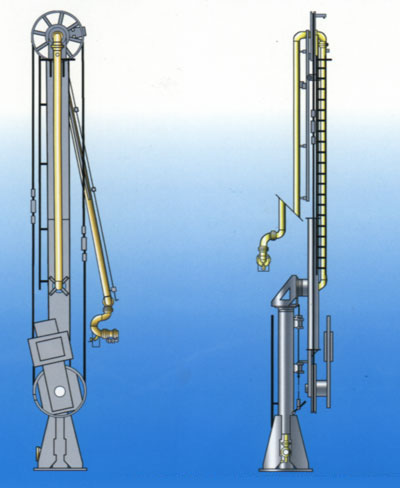

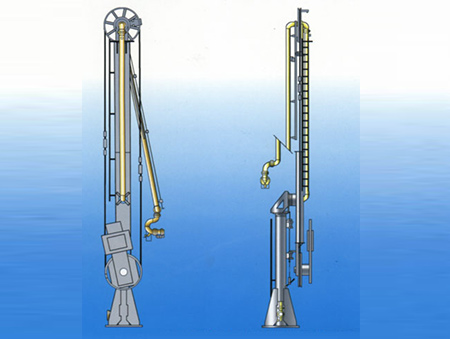

分支撑单管输油臂，也称独立支撑结构单管输油臂。其特点是支撑系统与工艺管线相互独立，输油臂的重量及载荷由支承机构来承担，工艺管线及旋转接头基本不承受外载，因此，旋转接头负荷小，运转寿命长。内外臂共用一配重系统，分支撑单管输油臂结构紧凑，适用于较大吨位船舶、所需输油臂臂长较长时的装卸作业。

输油臂结构简单，适用于小吨位船舶、所需输油臂臂长较小时的装卸作业。一般需变径。

技术参数：

公称口径 DN200(8")-- DN600(24")

公称压力 -0.08MPa--2.5MPa

管道材料 碳钢、不锈钢、衬PTFE管等

适用条件：

臂 总 长 30M

船 舶 50000吨

输油臂操作方式 手动或电液控制
